MOUNT STAR自動稱重系統 無人值守汽車衡自助稱重電子汽車地磅

全自動汽車衡系統主要針企業在原材料采購

、產品銷售及廠內物資調撥過程進行的計量稱重，配合RFID（無接觸射頻設備）刷卡系統、視頻監控系統

、紅外監控系統

、語言指揮系統

、信號控制系統實現無人值守磅房管理系統

。本系統可以自動采集毛重

、皮重信息

、車輛稱重圖片

、可自動統計凈重、自動進行打印

、可以通過局域網

、因特網連接實現數據和圖片的實時監控，磅單的查詢可以關聯圖像信息

。公司領導可以在任何一臺機器查詢到稱重?cái)?shù)據

，加強公司企業內部管理水平。

洽談價格后付款

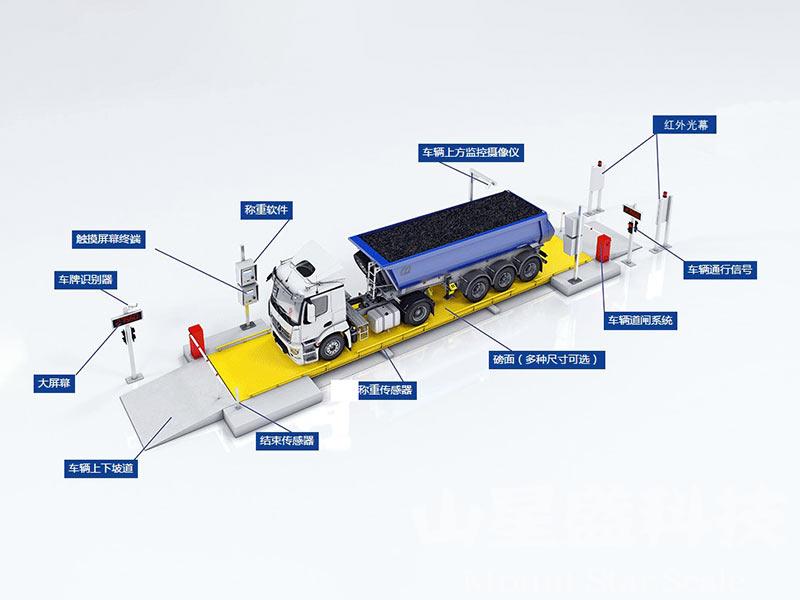

無人值守汽車衡簡介：

全自動汽車衡系統主要針企業在原材料采購

、產品銷售及廠內物資調撥過程進行的計量稱重

，配合RFID（無接觸射頻設備）刷卡系統、視頻監控系統

、紅外監控系統

、語言指揮系統、信號控制系統實現無人值守磅房管理系統

。本系統可以自動采集毛重

、皮重信息、車輛稱重圖片

、可自動統計凈重

、自動進行打印、可以通過局域網

、因特網連接實現數據和圖片的實時監控

，磅單的查詢可以關聯圖像信息。公司領導可以在任何一臺機器查詢到稱重?cái)?shù)據

，加強公司企業內部管理水平

。

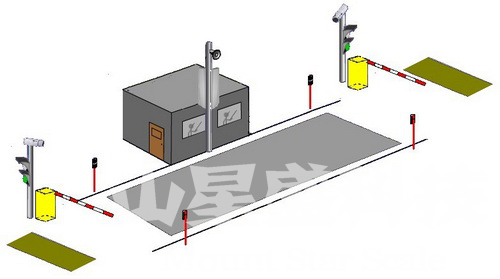

示意圖

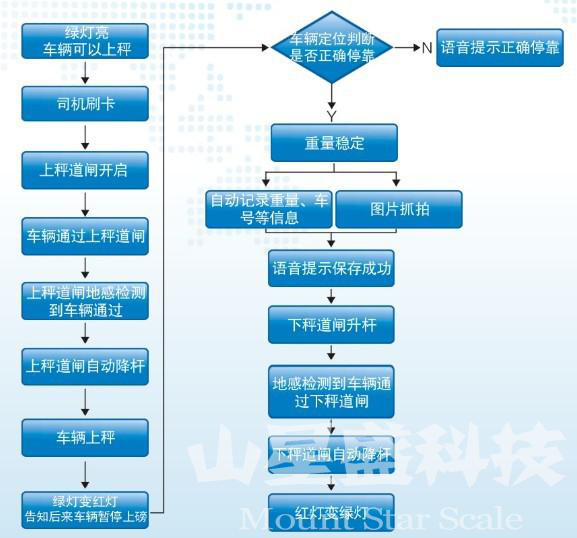

自動稱重系統工作流程：


稱重方式為單向靜態稱量，整個系統集成了射頻讀卡

、自動欄桿機/交通燈

、光電開關限位系統、自動稱重計量等功能，通過網絡2臺實施自動稱重的系統可以實現數據交換

、數據資源共享以及數據管理

、查詢等目的。

1）初始狀態：交通燈為綠燈

，欄桿機處于落桿狀態（此狀態表示車輛可以上衡稱重）

。

2）車輛駛向秤臺，車號自動識別系統啟動

，同時光電開關自動檢測車輛的停位情況

，當檢測到有車輛時交通燈變?yōu)榧t燈，表示后面車輛不可以上秤

。

3）車號自動識別系統自動讀取當前的卡信息并通過網絡在服務器中進行有效性查詢

、驗證，如果服務器中提供的信息證實當前卡的用戶有效性

，執行稱重操作

。

4）光電開關自動檢測車輛停位是否準確，如果停位不準確

，則不允許進行稱重操作

。車輛停位無誤，系統進入稱重判別狀態

，系統監測到汽車衡上的當前重量已經大于系統判別值

，自動稱重系統啟動。

5）秤臺穩定后

，系統自動采集當前的重量數據并與車輛自動識別系統獲得的信息匯成一條記錄傳送到遠方服務器中

，供下一個稱重流程調用，或提供給系統進行其他方面的查詢

。同時打印含有該卡信息和毛重?cái)?shù)據的計量通知單到打印機上駕駛員可以從打印機上自己撕取計量單備用

。

6）完成毛重稱重流程后，欄桿機自動抬起

，此時駕駛員開車可以下衡

，交通燈為綠燈，表示下一車輛可以上秤

。車輛下秤

，地感線圈自動監測車輛的位置，自動指揮欄桿機的落下

。

技術參數表：

準確度等級	OIML C3
分度值	≥2000
儀表工作溫度范圍	-10℃～+40℃
傳感器工作溫度范圍	-30℃～+70℃
相對濕度	＜95% ，50±1HZ
最大稱量	5t～500t
秤臺寬度	3m、3.2m 、3.4m
秤臺長度	7m～24m
常見秤臺規格	3×16m 、3×18m 、3×20m、3.2×16m 、3.2×18m 、3.2×20m 等。
