1.1 誰需要購買

! 車輛衡用戶

! 需要以太網聯網功能

! 需要對稱重?cái)?shù)據進行分類匯總

! 需要打印報表

! 需要中文操作界面

! 需要中文輸入

! 需要使用外接PC鍵盤

! 需要打印個性化的計量單 1.2 主要技術指標

! 顯示器：5.7? 1/4VGA LCD顯示器

。分辨率：320x240

。

! 背光壽命： 20,000小時

。

! 鍵盤： 32個薄膜鍵盤，可以輸入中文

、字母和數字

。

! 外殼：鑄鋁合金

。

! 傳感器激勵電壓：10VDC（模擬傳感器）12VDC（數字傳感器）

。儀表負載能力：最多可接16只350?的模擬式傳感器（兩臺秤）

，或 10只Power Cell數字傳感器(若使用外接電源可接24只Power Cell傳感器)

。

! 零點輸入信號范圍：0~10mV。

! SPAN輸入信號范圍：3~30mV

。

! 內分辨力： 2,000,000

。

! 分度數： 1,000 ～ 100,000

! A/D轉換速率： 10~20次/秒。

! 工作電壓： 87~264VAC

，電流：0.3A

! 使用溫度為 -10°C～40°C

，相對濕度為10％～85％，不冷凝

。

! 存貯溫度為 -20°C～60°C

，相對濕度為10％～85％，不冷凝

。 1.3 主要功能

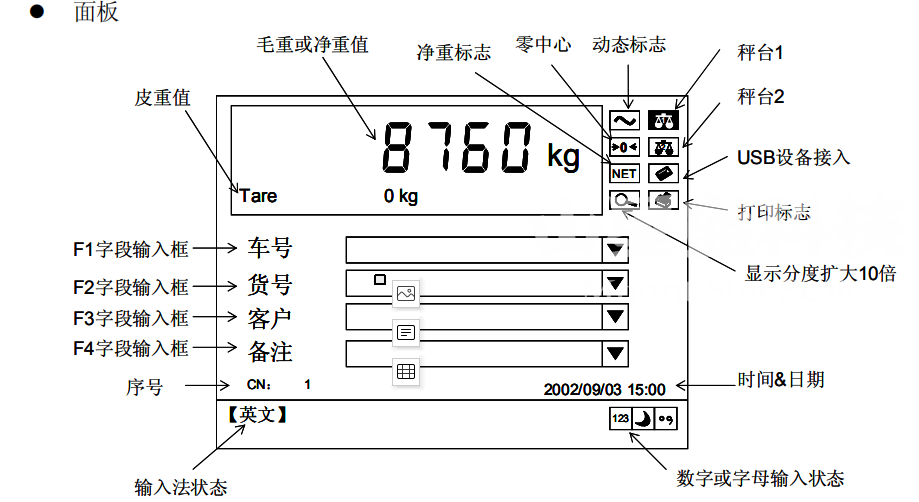

! 大屏幕高亮度點陣LCD顯示器

，可顯示的信息量大。

! 全中文顯示操作界面

，在線漢字輸入和打印

。

! 同時支持模擬傳感器和數字傳感器（需要不同接口板）。

! 可同時連接2個秤臺

。

! 基本稱重功能：清零

，去皮，清皮

，毛重和凈重狀態自動零跟蹤

。

! 數字濾波：TraxDSP數字濾波技術。

! EWR專利技術：更換A/D板免標定

。

! 車號/皮重功能： 1,000個車號皮重存儲

。

! 用戶自定義字段：用戶可以定義項目名稱，輸入中文字符

，進行分項累計

。

! 嵌入式網絡數據庫。稱重?cái)?shù)據存儲多達 10,000組數據

，掉電保護

。

! 數據瀏覽：稱重?cái)?shù)據瀏覽功能，隨時可以補打計量單

。

! 數據匯總：根據任意時間段打印和匯總稱重?cái)?shù)據

，分項累計功能。

! 時間日期功能：掉電保護。

! 外接鍵盤：可連接標準PS/2鍵盤

。儀表所有操作都可通過外接鍵盤進行

。

! 2個串行口： RS232 / RS485 / 20mA電流環

! 并行接口：接打印機T800技術手冊

! 網絡接口：以太網接口，用于聯網和數據傳輸

。

! 輸入/輸出點：3個輸入

，2個輸出。

! 接口保護電路：保護串行口

、并行口和輸入/輸出點

。

! 多種打印格式： 4種固定的計量單格式，1種用戶可編程的打印格式

，1種微打格式

。

! 支持多種打印機： PQ30 / PQ16 / PQ50 / LQ300K / XK1121。

! 支持標簽打印機

，打印格式可下載

。

! 支持大屏幕顯示器： 8660 / 8661 / 8662。

! 用戶分級管理功能：操作員和管理員

。

! 數據庫遠程訪問和儀表遠程維護工具：eZ－Tools軟件工具包

。

! 儀表自診斷功能：幫助用戶快速發現故障。

! 儀表操作日志功能：提供操作跟蹤

。

! WEB Server 功能：提供遠程監控

。

! 檢定周期設置和鉛封功能：防作弊。

! 數字傳感器信號實時監測功能：防作弊

。

2.0 安裝

本章將介紹如何安裝和調試T800稱重顯示儀

，在安裝和使用儀表前請仔細閱讀本章。 2.1 開箱檢查打開包裝箱

，按隨機附帶的裝箱清單查看部件是否完整

。若有缺件或部件損壞，請速與本公司技服部聯系

，以便得到妥善處理

。確信各部件完好后將儀表取出

。 2.2 系統接線圖

! 接口定義 POWER LOAD CELL 2 LOAD CELL 1 COM 1 COM 2 PARALLEL ETHERNET USB PS/2 交流電源以太網接口 USB接口 PS2鍵盤接口以太網指示燈電源保險絲電源開關 串行口1 I/O 口并行口串行口2 模擬或數字傳感器接口數字傳感器外接直流電源模擬或數字傳感器接口

! 典型連接圖 POWER LOAD CELL 2 LOAD CELL 1 COM 1 COM 2 PARALLEL ETHERNET USB PS/2 以太網 服務器工作站 10000 kg 秤臺2 秤臺1 8660大屏幕顯示器 PQ30打印機 外接鍵盤 電源插頭注意：請?jiān)跀嚯姞顟B(tài)下插拔儀表的連接器
